西门子828D PLC程序比较及检查办法

发表时间:2020-12-29 10:48

大家都知道828D系统中集成了S7-200的PLC,对于调试人员来说,PLC调试过程中可能有若干个版本,需要查看两个PLC程序之间的不同之处,怎么办呢?828D的PLC编程工具PLC Programming Tool 提供了两种比较方式:

  • 在线程序与离线程序的对比

  • 两个离线的PLC程序的对比


1. 在线程序与离线程序的对比

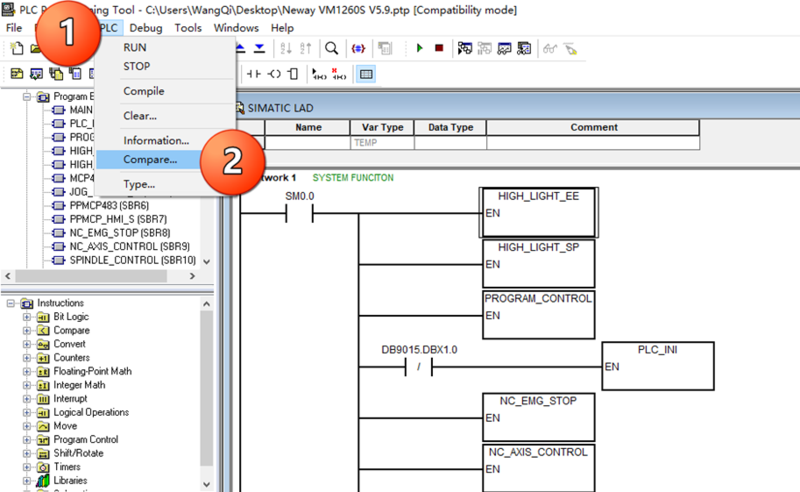

将PC与828D连接,PLC通讯正常后,在PLC选项卡中选择Compare…

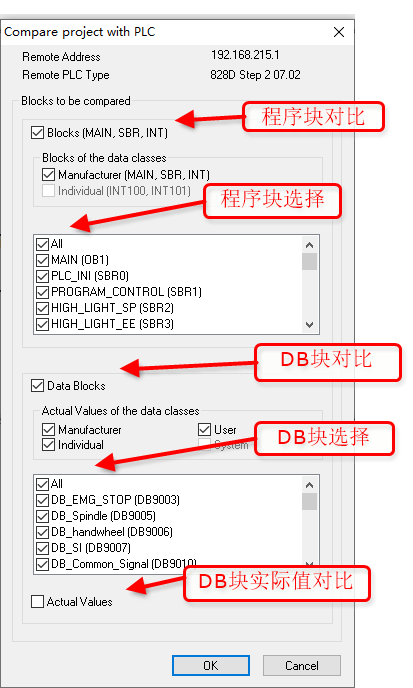

会有对话框弹出,可根据需要选择对比内容;


PLC对比示例1:

对比PLC程序的不同,如下图所示,我们刻意更改PLC程序,在第一行第二格位置增加SM0.0的常闭信号,然后进行在线与离线的对比;


对比后有如下说明:

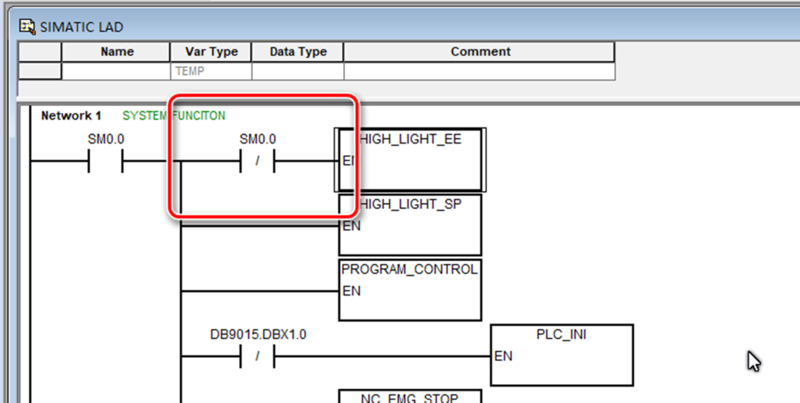

在Main(OB1)中,网络1、行1,列2处有一个常闭触点。


PLC对比示例2:

对比在线时DB块实际值不一样的情况;


可以看到DB9042的68行有不一致的情况,DB9043的47行有不一致的情况,………


PLC对比示例3:

对比两个程序完全一致,会有如下如果:

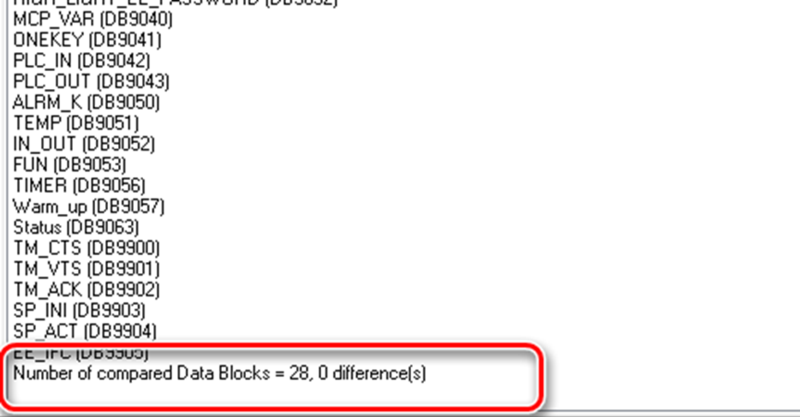

两个程序的DB块完全一致。


2.两个离线的PLC程序的对比

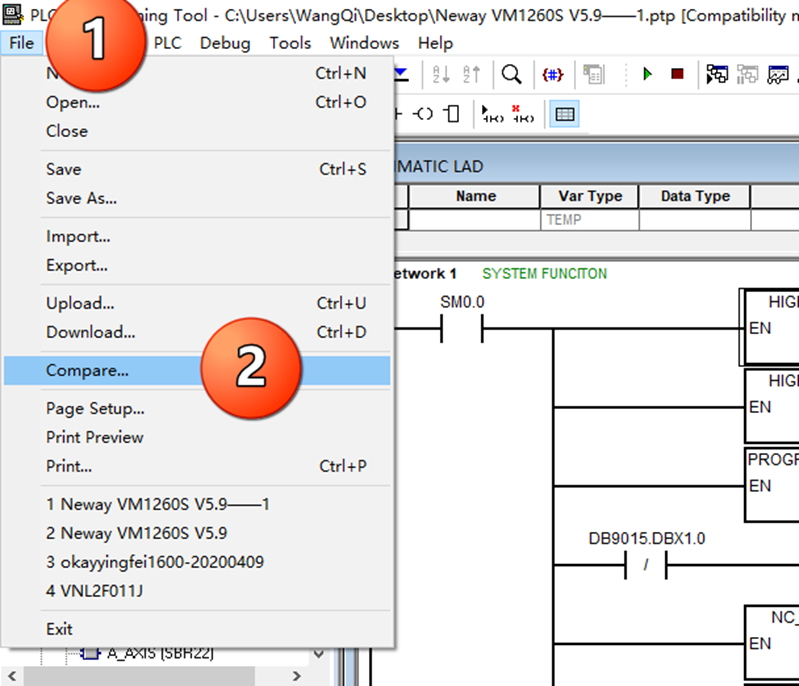

离线对比是指本机的两个PLC程序进行对比,要求PC与系统网络断开,这样点击激活对比按键时会自动弹出选择PLC程序的对话框。

选择需要对比的程序,剩余步骤于在线对比基本一致。
