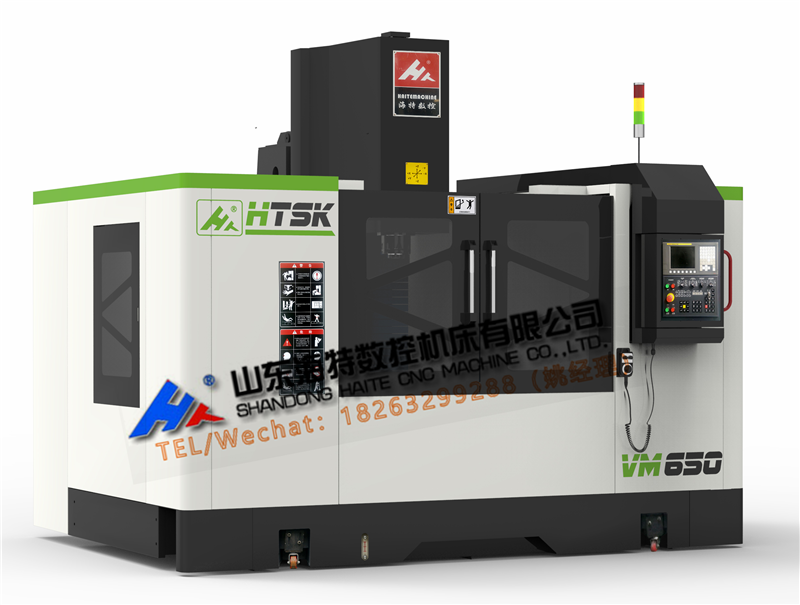

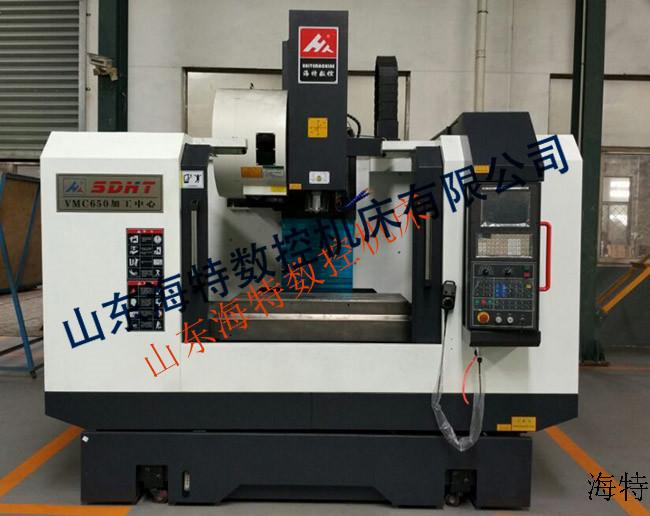

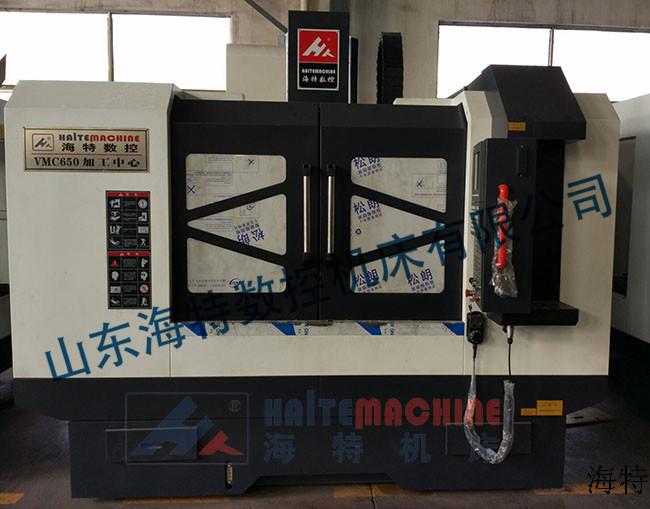

VMC650线轨立式加工中心是山东海特数控机床有限公司引进先进技术生产的新一代数控机床，该机床独特坚稳持久的刚性主结构，经由工程力学的反复仿真与计算，设计坚稳的床身结构，达到刚性倍增而质量精简的工程需求。
全面硬化处理的移动滑轨，搭配精密的研磨加工，组合出令人满意的精度品质。不仅适用于板类、盘类、壳体类、精密零件的加工，而且适用于模具加工。机床带有自动刀具交换系统，全封闭式防护罩，自动润滑系统、冷却系统、自动排屑装置、及便携式手动操作装置。零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工，具有自动化程度高、可靠性强、操作简单、方便、宜人，整体造型美观大方、机电一体化程度高等优点。
VMC650小型加工中心特点： VMC650小型加工中心带有刀库和自动换刀装置的数控机床，属于小型加工中心，行程650*450*450，可用于小型零件和模具的加工。采用BT40-120台湾健椿隆主轴，传递切削扭矩大，可极大提高复杂产品的加工效率及加工精度。数控系统能控制机床自动地*换刀具，连续地对工件各加工表面自动进行钻削、扩孔、铰孔、撞孔、攻丝、铣削等多种工序的加工，工序高度集中。1.全封闭防护
2.工序集中，加工连续进行
3.使用多把刀具，自动进行刀具交换
4.高自动化、高精度、高效率
VMC650小型加工中心参数
ITEM项目 | 单位 | VMC640 |
X轴行程 | mm | 650 |
Y轴行程 | mm | 450 |
Z轴行程 | mm | 450 |
主轴鼻端至工作台面距离 | mm | 100-550 |
主轴中心至立柱导轨距离 | mm | 510 |
X/Y/Z快速移动速度 | m/min | 24/24 |
三轴切削进给速度 | mm/min | 1-6000 |
工作台尺寸 | mm | 860*430 |
工作台*大承重 | kg | 300 |
工作台T型槽数/宽度/间距 |
| 5/18/100 |
主轴转速范围 | r/min | 8000/10000/12000 |
主轴孔锥度 |
| BT40- |
主轴直径 | mm | 120 |
定位精度 | mm | ±0.005mm |
重复定位精度 | mm | ±0.003mm |
机床重量（约） | kg | 4800 |
外形尺寸(长*宽*高） | mm | 2650*2000*2400 |
主要结构
该机床为单立柱固定,工作台移动结构。主要由床身、立柱、横向滑台、工作台、主轴、丝杆、线轨、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。
主要配置
VMC650小型加工中心配置：
★ 系统：，支持四轴联动
★ 主轴：台湾健椿隆 高刚性、高精密、高速主轴单元
★ 丝杆：台湾律廷高精度直径40精密3级滚珠丝杠
★ 轴承：日本NSK高精密滚柱丝杠专用轴承
★ 刀库：台湾圣杰
★ 线轨：台湾上银 滚柱重载线轨
★ 丝杠螺母：台湾高精密锁紧螺母
可选配件清单
序号名称生产厂家
1. 伺服数控系统台湾新代（五轴联动）、西门子
2. 伺服电机及驱动器台湾新代（五轴联动）、西门子
3. 高速直连主轴台湾健椿隆
4. 中心出水主轴台湾健椿隆
5. 主轴油冷机国产优质
6. 中心出水水泵台湾华乐士
7. 螺旋排屑器国产优质
8. 链板式排屑器国产优质
9. 圆盘式刀库24T台湾圣杰
10. 第四轴（立卧两用）台湾旭阳
11. 五轴台湾旭阳
刀库介绍

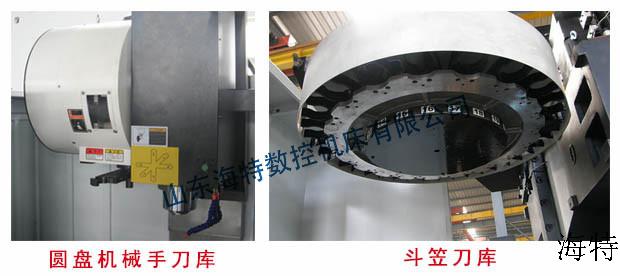

在加工中心上使用的刀库主要有两种，一种是斗笠刀库，一种是圆盘（机械手）刀库。
自动换刀装置(ATC)介绍
作用：交换主轴与刀库中的刀(工)具
对自动换刀装置的要求： 1.刀库容量适当
2.换刀时间短
3.换刀空间小
4.动作可靠、使用稳定
5.刀具重复定位精度高
6.刀具识别准确
主要性能：
1.分体键盘控制：简洁、方便、易学的分体键盘操作，用户能很快灵活掌握设备的使用方法，独立性更强。
2.智能加工越界保护功能：防止由于设计版面超过加工幅度引起的机械碰撞现象。
3.吸尘、吸附装置：吸尘系统可在加工过程中吸走木屑及碎添，保持工作台清洁变相的对设备进行了保养；吸附系统代替了以往机械式的板材固定，提高了加工以外的板材装卸时间。
4. 智能加工速度控制：可分别控制加工速度，真正提高加工效率，处长刀具寿命、提高成品率。
5.先进的文件预处理功能，帮助用户及时纠正加工文件中的错误，并能良好兼容国内、国外多种软件生成的加工代码。
6.先进的三维曲线预测算法，折线平稳，确保曲线运行速度和精度。
7. 基于平台的嵌入式数控系统，无限升级扩展功能。软硬件同步的抗干扰设计，确保系统时间可靠运行。
8.具有断点、断电续雕功能，具备回原点自动纠错功能，有效的保证在长时间工作时的加工精度。
9.整机采用钢结构无缝焊接，钢性强，不变形；日本发那科伺服电机，扭矩大且拥有完善的安全系统。
安装条件
a、温度 运行温度：
常温20±20℃
保管搬运时： -30℃～50℃
b、湿度
连续： 75%以下（不结露）
短时间： 95%以下（不结露）
c、安装场所条件
1.不受外部振动影响。
2.不受腐蚀性气体影响。
3.避免阳光直射机床。
4.避免直接接触外界风、气及调温的冷、热风。
5.机床附近避免设置暖气等热源。
6.减少尘埃（避开铸件、焊接、钣金车间等）。
7.避免漏水、浸水。
8.避免电气噪音。
d、机床电源：3φ AC380V ±10% ～ +10% 50HZ±1HZ。
VMC650小型加工中心参考价格：10多万-22万
